1 概述

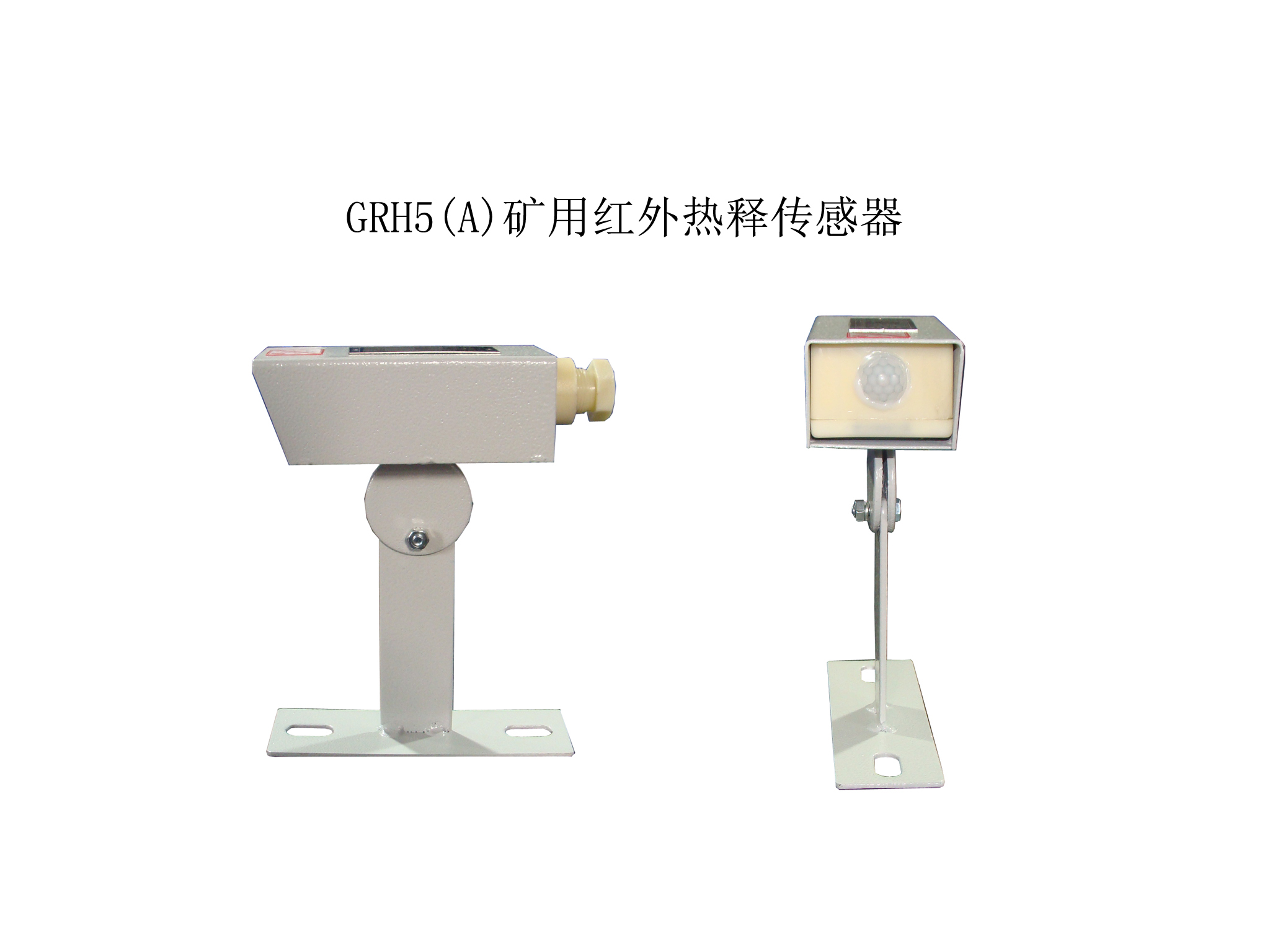

1.1 GRH5(A)礦用紅外熱釋傳感器（以下傳感器）與礦用自動噴霧降塵裝置控 制器和礦用隔爆電磁閥組成礦用自動噴霧降塵裝置。主要用于煤礦井下運輸大巷 粉塵作業場所。通過自動噴霧或酒水，不僅降塵除塵、凈化空氣，同時能吸收一 定的有害氣體，降低甲烷濃度和環境。它是改善和治理粉塵作業環境，治粉塵危 害的安全管理設備.

2 結構特征與工作原理

主要由紅外接收器、放大器、比較器及輸出電路等構成框圖如圖 1 所示。

人體熱量產生的紅外線經菲涅爾透鏡的匯聚，激發紅外接收器產生微弱的低 頻信號，該信號經二級放大、比較然后經輸出電路處理后送控制器。

3 電氣性能

3.1 探測范圍：探測距離：(0~5)m，探測角度：(0~30)℃。

3.2 輸出信號：高低電平信號，1 路；高電平≥3V，低電平≤0.5V；

3.3 基本功能：當傳感器感應到人體在探測范圍內，輸出高電平信號，反之則輸 出低電平信號。

4.本安參數：

Ui：DC12.4V，Ii：1.5A，Ci：0μF，Li：0mH。
